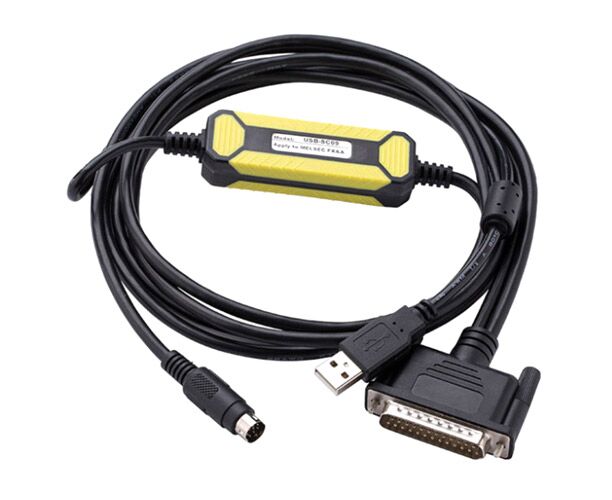

USB SC09 кабель программирования ПЛК Melsec FX A

USB SC09 кабель программирования ПЛК Melsec FX и A используется для подключения к USB порту компьютера и программирования по интерфейсу RS422 логических контроллеров Mitsubishi Melsec серий FX и A. Кабель USB – SC09 является полным аналогом оригинального кабеля SC09.
Для использования кабеля USB – SC09 нужно подключить его к USB порту компьютера. После этого Ваша операционная система начнет автоматический поиск и установку драйверов. После автоматической установки драйверов кабель определяется как USB-Serial CH340. Но, для нормальной работы этого не достаточно. Потом с CD диска, который идет в комплекте, нужно установить дополнительные драйвера и программное обеспечение для работы с программируемыми контроллерами Mitsubishi Melsec серий FX и A. Инструкции по работе с программным обеспечением идут на CD диске на китайском и английском языках с иллюстрациями.
Список поддерживаемых операционных систем: Windows 8, Windows Server 2008 R2, Windows 7, Windows Server 2008, Windows Vista, Windows Server 2003, Windows XP, Windows 2000, Windows 98. Совместимость как с 32-битными, так и 64-битными операционными системами.
После подключения кабеля к компьютеру на передней стороне кабеля будут гореть два светодиода: Power – напряжение питания, TXD – исходящие данные. Если синхронизировать кабель с контроллером Mitsubishi Melsec серий FX и A, то начнет мигать светодиод RXD – принимаемые данные.
На крышке адаптера есть надпись USB – SC09 USB2.0 Adapter for Melsec FX&A; Serise PLC.
Далее нужно подключить кабель к программируемому микроконтроллеру Mitsubishi Melsec серий FX или A, включить программное обеспечение и начинать работу.
Подключение к контроллерам может осуществляться с помощью двух разъемов: разъема типа DB25 «папа» или DIN 8 pin «папа».
Длина кабеля 3 метра, что позволяет держать компьютер далеко от потенциально опасной зоны, а также для подключения к контроллерам, установленным в труднодоступных местах. Кабель и адаптер имеют яркий желтый цвет, что позволит легко найти кабель среди промышленного оборудования.
Схематический вид кабеля USB – SC09:

Характеристики:

производитель: Jing Xin;
модель: USB – SC09;
аналог кабеля: SC09;
адаптер собран на чипах: Sipex SP232EEN и CH340T:
совместимость с контроллерами: Mitsubishi Melsec серий FX и A;
подключение к компьютеру: интерфейс USB спецификаций 1.1 и 2.0;
подключение к контроллерам: DB25 «папа» или DIN 8 pin «папа»;
длина кабеля 3 м;
кварцевый генератор с частотой: 12МГц;
размеры упаковки: 145 x 152 x 48 мм;
вес комплекта: 236 г;
цвет: желтый.

Комплект поставки:

• USB SC09 кабель программирования ПЛК Melsec FX и A;
• CD диск с драйверами и программным обеспечением.
